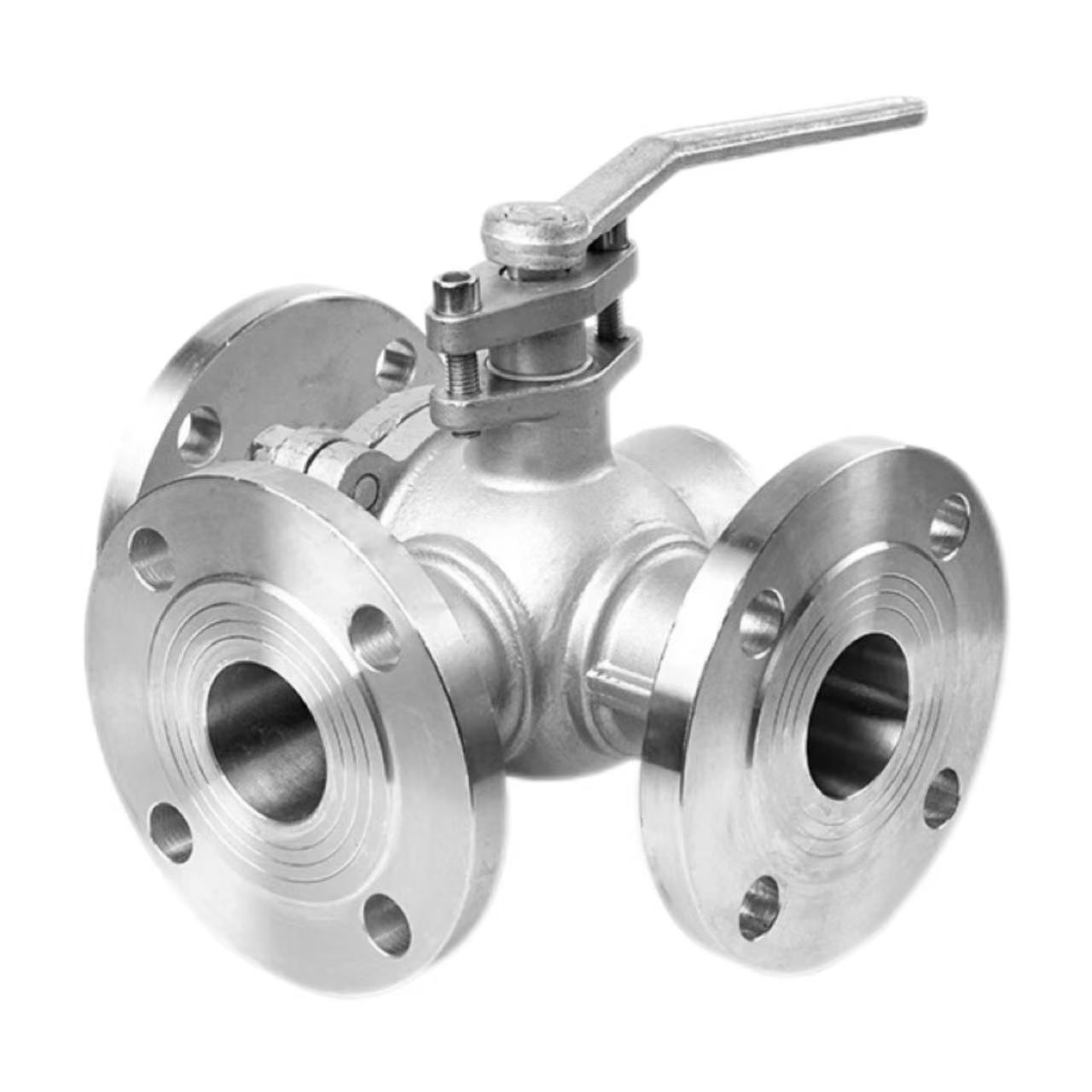

Twa-fason bride boul valv

Prensip travay

Prensip k ap travay nan tiyo boul twa-fason ki reziste korozyon faktori Shenchi a baze sou chanèl ki gen fòm L oswa T ki koupe nan boul la. Se boul la mete nan sant la nan kò a valv ak vire toutotou pa yon manch. Lè boul la wotasyon, chanèl yo aliman ak oswa konpanse soti nan pò valv diferan, reyalize chanjman an, fusion, oswa divize nan direksyon an koule mwayen.

L ki gen fòm boul:

 Wotasyon 90 ° pèmèt mwayen an chanje soti nan inlet la nan nenpòt ki priz, apwopriye pou ranvèse senaryo ak yon sèl inlet ak de plòg oswa de inlets ak yon sèl priz, tankou altènativman bay likid nan de réacteurs.

boul ki gen fòm T:

Wotasyon 180 ° pèmèt tout twa pò yo dwe konekte ansanm oswa nenpòt de pò yo dwe entèkonekte, apwopriye pou melanje de medya ak Lè sa a, pwodiksyon (fusion), oswa divize yon sèl medya nan de rezilta (divize), tankou nan èkondisyone sistèm dlo cho ak frèt melanje.

Paramèt pwodwi:

Non pwodwi: twa-fason bride boul valv	Espesifikasyon: (1/8 "-4") DN6-DN100
Presyon nominal: PN16	Materyèl kò: WCB, SUS304 (CF8), SUS316L (CF3M)
Estanda: ANSI, BS, DIN, ISO, JIS	Tanperati aplikab: -20 ℃ ~ +150 ℃ (estanda), jiska +350 ℃ (tanperati segondè), desann nan -196 ℃ (tanperati ki ba)
Materyèl Metal Entèn: WCB, SUS304 (CF8), SUS316L (CF3M)	Tanperati Mwayen: Tanperati segondè, tanperati ki ba, tanperati mwayen, tanperati nòmal
Metòd operasyon: Manyèl	Seals: EPDM, PPL
Metòd koneksyon: koneksyon bride	Aplikasyon: Dlo, lè, gaz, lwil oliv, likid, elatriye.
Orijin: Lachin	Egzanp: Echantiyon ki disponib

Avantaj nan koneksyon bride:

Tiyo boul 3-fason Shenchi itilize koneksyon bride. Konpare ak koneksyon threaded, koneksyon bride ofri pi wo rezistans presyon; Rating PN16 a ka kenbe tèt ak presyon 1.6MPa. Demonte se pratik, fasilite enspeksyon regilye tiyo ak antretyen. Se sele serye asire; gasket bride a ak boulon travay ansanm pou elimine risk pou yo flit. Apwopriye pou tiyo gwo dyamèt; pou dyamèt pi wo pase DN50, kote koneksyon threaded yo difisil, bride yo se chwa a estanda. Shenchi, yon manifakti valv boul 3-fason Chinwa, ofri bride ki konfòme ak estanda ANSI, BS, DIN, ak JIS, satisfè bezwen kliyan mondyal yo.

Pwen kle enstalasyon 1: aliyman bride

Aliyman bride Lè w ap enstale tiyo boul la Shenchi twa-fason, figi bride yo dwe aliyen. De bride yo ta dwe paralèl ak konsantrik, ak devyasyon an pa depase seri admisib Joint bride a. Fòse aliyman boulon pral lakòz deformation kò valv, ki afekte wotasyon boul ak pèfòmans sele. Apre aliyman, yo ta dwe mete gasket la nan sant la epi yo pa dwe konpanse. Yon valv boul twa-fason ki ba pri pa egal ak bon jan kalite ki ba; Pwodwi Shenchi ofri gwo presizyon ak enstalasyon pi fasil. Kowozyon ki reziste twa-fason tiyo boul bride gen fini sifas bride ki satisfè estanda, asire sele pi serye.

Pwen Enstalasyon de: boulon pi sere

Boulon bride yo dwe sere boulon dyagonalman an etap. Aplike koupl piti piti nan 2-3 etap, apre yon sekans dyagonal 180 °. Pa sere boulon yon sèl bò nan yon fwa, otreman presyon inegal sou gasket la pral kreye chanèl flit. Boulon koupl dwe satisfè valè estanda; twòp sere pral domaje bride a oswa boulon, pandan y ap undertightening pral lakòz ensifizan poze sele. Shenchi 3-fason bride boul valv faktori bay yon tablo koupl rekòmande pou enstalatè yo fè referans a. Pwen enstalasyon sa yo enpòtan anpil pou asire operasyon tiyo alontèm san koule; tanpri estrikteman swiv espesifikasyon yo.

Pwen enstalasyon 3: Sipò ak netwayaj tiyo

Anvan enstalasyon an, yo dwe netwaye andedan tiyo a pou retire salop soude, fich fè, sab, ak lòt enpurte. Objè etranje k ap antre nan kavite valv la ka grate boul la oswa sele, ki mennen ale nan koule. Tiyo a dwe sipòte poukont li; valv la pa dwe pote pwa tiyo a. Gwo-dyamèt Tee flange boul tiyo yo lou; sibside tiyo ka rale bride a nan sant, domaje sele a. Kowozyon ki reziste tee bride boul tiyo yo te fè nan materyèl WCB, SUS304, oswa SUS316L, ak yon nwayo tiyo kwiv oswa asye pur. Apre w fin ranpli pwen enstalasyon yo, manch lan ta dwe vire lib san yo pa bloke; Lè sa a, valv la pare pou itilize.
