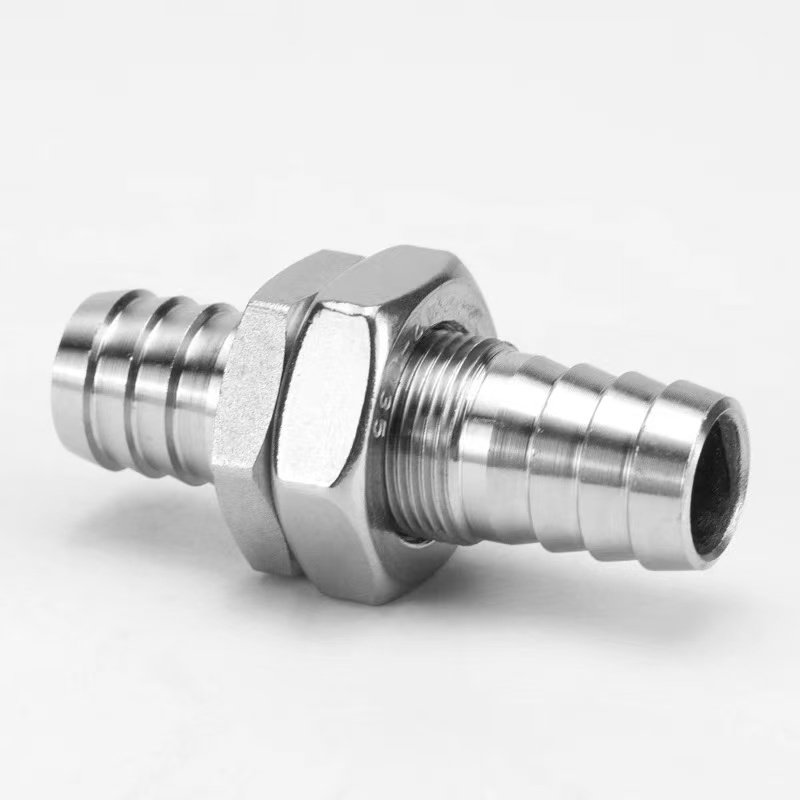

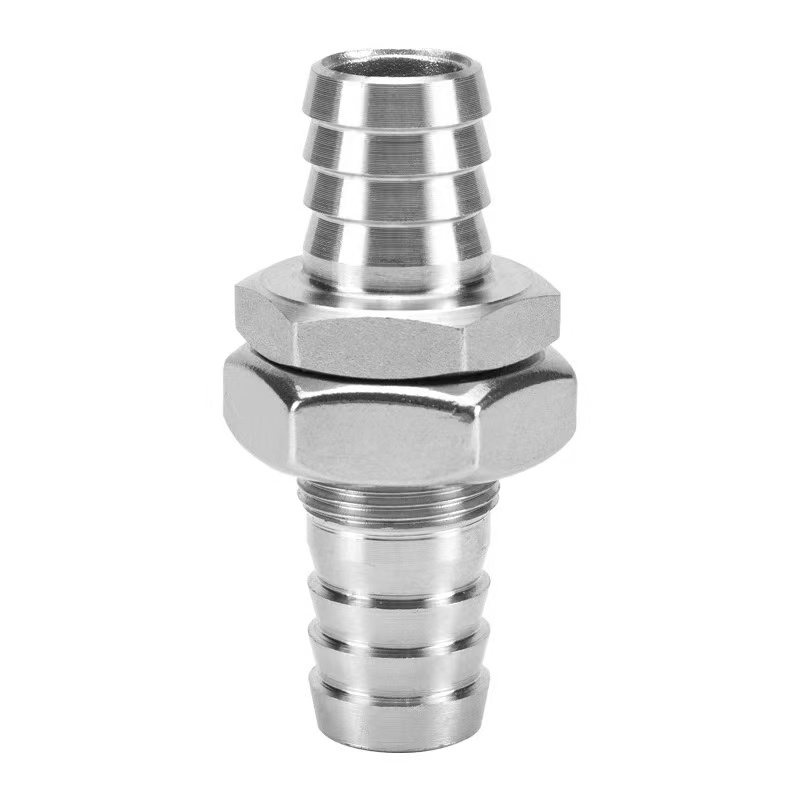

Bulkhead Barbed Fitting

Shenchi prezante bon jan kalite Bulkhead Barbed Fittings, ki fèt espesyalman pou routage kawotchou atravè panno ekipman pandan y ap bay sele serye. Te fè nan kwiv, SUS304, ak SUS316L asye pur, ekipman sa yo ofri gwo rezistans korozyon epi yo apwopriye pou yon pakèt kondisyon travay.

Estrikti pwodwi

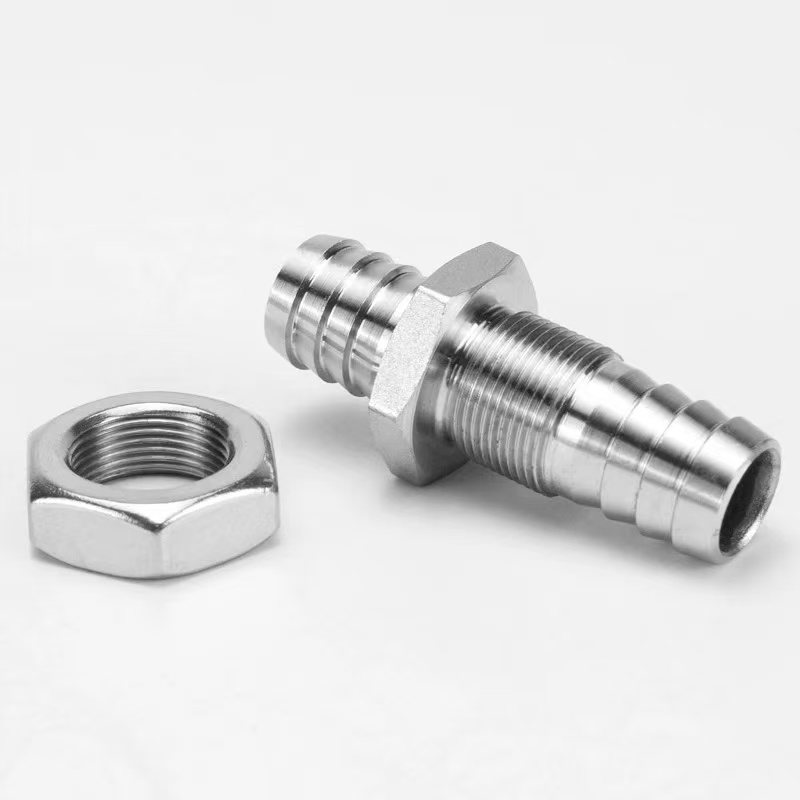

Estrikti Bulkhead Barbed Fitting la gen ladan fil klwazon, yon nwa bloke, ak koneksyon kawotchou filèl. Pandan enstalasyon, se sèlman yon twou panèl obligatwa; pi sere nwa a konplete pwosesis la fikse ak sele.

Fen filèl prezante yon konsepsyon Groove anti-glise, asire yon koneksyon an sekirite lè yo itilize ak yon kranpon kawotchou. Fittings sa yo lajman itilize nan kabinèt kontwòl, ekipman tretman dlo, enstriman medikal, ak lòt jaden ki gen rapò.

Espesifikasyon pwodwi

Avantaj estriktirèl

Bulkhead Barbed Fitting se yon fitting tiyo ki fèt espesyalman pou routage kawotchou atravè panno ekipman, kloti, oswa bulkheads pandan y ap bay sele fiks. Estrikti prensipal li gen ladan yon seksyon fil klwazon, yon nwa bloke, yon gasket sele, ak yon koneksyon kawotchou filèl. Pandan enstalasyon, sèlman yon twou nan dyamèt ki koresponn lan bezwen fè sou panèl la. Seksyon an fil nan Fitting la pase nan twou a, epi nwa a sere boulon soti nan bò opoze a pou konplete pwosesis la fikse ak sele.

1. Estrikti repare klwazon:Longè seksyon fil la adapte ak epesè panèl komen. Yon fwa nwa bloke a sere boulon, li fòme yon fiksasyon rijid ak panèl la, asire ke Fitting an rete an sekirite menm anba fòs ekstèn rale.

2. Koneksyon Kawoutchou Barbed:Youn oswa toude bò panèl la prezante dan filèl pou mete kawotchou a epi fòme yon koneksyon sele ak yon kranpon kawotchou. Fen filèl la adopte yon konsepsyon doub anti-glise Groove, ki ofri siyifikativman pi wo rezistans rale pase ekipman òdinè.

3. Sistèm sele:Yo bay garnitur kawotchou oswa O-bag sou tou de bò panèl la. Lè nwa a sere boulon, gasket sele a konprese, reyalize sele ki sere ak pousyè tè nan ouvèti panèl la, ak yon evalyasyon pwoteksyon ki rive jiska IP65 oswa pi wo.

Metòd enstalasyon

Shenchi a dirab Bulkhead Barbed Fittings yo fasil enstale. Yon koneksyon an sekirite ak sele ka reyalize nan jis sis etap:

Etap 1: Preparasyon pou twou panèl

Fè yon twou wonn korespondan sou panèl la ki baze sou dyamèt ekstèn nan seksyon fil la. Asire kwen twou a lis epi san burr pou evite domaje sele a.

Etap 2: Enstale Joint sele a

Glise garnitur sele EPDM ki enkli sou seksyon fil la, peze li kont baz la sere. Si yo mande sele sou tou de bò panèl la, mete yon sèl gasket sou chak bò.

Etap 3: Mete nan panèl la

Mete seksyon fil la nan twou a soti nan yon bò nan panèl la, asire ke baz la Fitting kontakte panèl la ak gasket la sele nan mitan.

Etap 4: Sere boulon nwa a bloke

Vise nwa a bloke sou seksyon fil la soti nan bò opoze a nan panèl la, epi piti piti sere boulon li ak yon kle. Koupl rekòmande: 5-8 N·m pou materyèl kwiv ak 8-12 N·m pou asye pur. Kenbe kò a Fitting estasyonè pandan sere.

Etap 5: Konekte kawotchou a

Chwazi yon spesifikasyon kote dyamèt ekstèn barb la se 0.5-1 mm pi gwo pase dyamèt enteryè kawotchou a. Mete kawotchou a vètikal sou pwent fil la jiskaske li rive nan baz la. Pou aplikasyon pou presyon ki wo, sèvi ak yon kranpon kawotchou asye pur epi tache li ant dezyèm ak twazyèm barb yo.

Etap 6: Tès Entegrite sele

Fè yon tès presyon estatik nan 1.5 fwa presyon k ap travay la. Si pa gen okenn flit pou twa minit, enstalasyon an kalifye.
