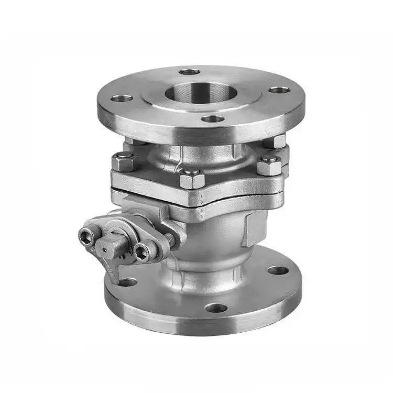

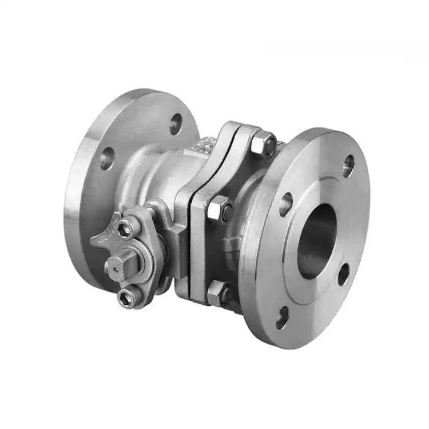

Ameriken estanda bride boul valv

Prensip travay

Se koule nan medya kontwole pa wotasyon boul la 90 °.

Yon twou ki gen menm dyamèt ak tiyo a sitiye nan sant boul la. Lè manch lan oswa actuator wotasyon boul la 90 ° jiskaske twou a aliman ak aks tiyo a, medya yo ap koule san yo pa obstak, valv la konplètman louvri, ak rezistans nan koule se prèske zewo. Lè boul la wotasyon yon lòt 90 ° jiskaske twou a se pèpandikilè ak tiyo a, sifas la solid esferik konplètman bloke pasaj la, valv la fèmen, epi yo fè yon bòn fèmen.

Valv boul bride estanda Ameriken an adopte yon konsepsyon sele bidireksyon, ki pèmèt medya yo antre nan nenpòt direksyon san restriksyon direksyon koule. So mou (PTFE/PPL) reyalize zewo flit, pandan y ap sele difisil yo apwopriye pou tanperati ki wo ak presyon ki wo. Tij valv la gen yon estrikti anti-eksplozyon pou asire sekirite ak disponiblite anba presyon ki wo. Tiyo boul estanda Shenchi ASME yo fabrike estrikteman dapre estanda API 608, yo ofri operasyon rapid ak sele sere, ki fè yo ideyal tiyo fèmen pou tiyo estanda ASME nan endistri lwil oliv, chimik ak gaz natirèl.

Paramèt pwodwi

Non pwodwi: Ameriken estanda bride boul valv	spesifikasyon: (1/8 "-4") DN6-DN100
Presyon nominal: PN16	Materyèl Kò: WCB, SUS304 (CF8), SUS316L (CF3M) Materyèl Kò: WCB, SUS304 (CF8), SUS316L (CF3M)
Estanda: ANSI, BS, DIN, ISO, JIS	Tanperati aplikab: -20 ℃ ~ +150 ℃ (nòmal), jiska +350 ℃ (tanperati ki wo), desann nan -196 ℃ (tanperati ki ba)
Materyèl Metal Entèn: WCB, SUS304 (CF8), SUS316L (CF3M)	Tanperati Mwayen: Tanperati segondè, tanperati ki ba, tanperati mwayen, tanperati nòmal
Metòd operasyon: Manyèl	Seals: EPDM, PPL
Metòd koneksyon: koneksyon bride	Aplikasyon: Dlo, lè, gaz, lwil oliv, likid, elatriye.
Orijin: ChinaOrigin: ChinaOrigin: ChinaOrigin: Lachin	Egzanp: Echantiyon ki disponib

Estrikti Nwayo ak Pwen esansyèl Konsepsyon

Tiyo boul ak bride estanda Ameriken Shenchi yo prezante yon estrikti debaz ki gen ladan kò valv, boul, tij, ak sele chèz. Boul la ka swa yon konsepsyon boul k ap flote (DN50 ak pi ba a) oswa yon konsepsyon boul fiks (DN50 ak pi wo a). Twou boul la matche ak dyamèt enteryè tiyo a, sa ki lakòz rezistans koule prèske zewo lè konplètman louvri. Yon estrikti tij anti-eksplozyon anpeche tij la vole soti anba presyon ki wo. Yon aparèy anti-estatik asire konduktiviti ant boul la ak tij, anpeche akimilasyon elektrisite estatik. Pou tiyo boul ASME bride ak sitasyon ki disponib, Shenchi bay detaye tablo paramèt teknik pou fasilite seleksyon modèl egzat ak kalkil bidjè pou kliyan yo.
